Over dit product

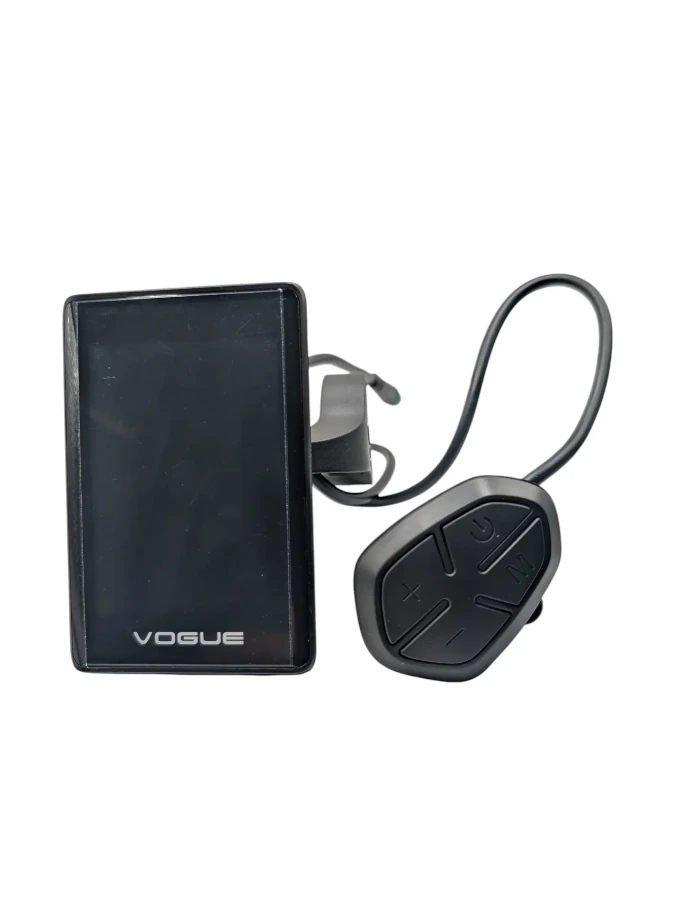

De UKS2 (55519) is het centraal gemonteerde LCD-display op diverse Vogue e-bikes — onder andere de modellen Premium, Comfort en Mestengo. Het display toont je snelheid, acculading, ondersteuningsniveau en kilometerstand, heeft een USB-laadpoort en een uitgebreid instelmenu. In deze handleiding lees je hoe je het bedient, alle instellingen aanpast en wat je doet bij een foutmelding. Onderdeel of hulp nodig? Wij leveren uit voorraad.
Specificaties
| Scherm | LCD, 5 helderheidsniveaus |
| Voeding | 24 / 36 / 48 / 60 / 72 V (instelbaar in menu) |
| USB-laadpoort | DC 5V / 500 mA |
| Hulpniveaus | Tot 9, instelbaar (3 / 5 / 6 / 9) |
| Snelheidsweergave | Real-time (RT), gemiddeld (AVG) en maximaal (MAX) |
| Kilometerstand | Rit (TRIP), totaal (ODO) en rijtijd (TIJD) |
| Wielmaat | 16 – 32 inch (incl. 700C) |
| Software | Bij te werken via UART |
De knoppen
De UKS2 heeft vier knoppen: Power (aan/uit, opslaan), Plus (omhoog), Min (omlaag) en Modus (M) (schakelen tussen weergaven en het menu openen).
Bediening
Aan- en uitzetten
Houd Power 1 seconde ingedrukt. Zonder gebruik of rijden schakelt het display na 5 minuten automatisch uit (instelbaar).
Dagelijks gebruik
- Hulpniveau: druk kort op Plus of Min. Stand 0 is neutraal; 1 t/m 9 is oplopende ondersteuning (standaard 1 bij inschakelen).
- Kilometerstand wisselen: druk kort op Power — TIJD → ODO → POW → TRIP.
- Snelheidsmodus wisselen: druk kort op Modus (M) — RT → AVG → MAX.
- Koplamp/verlichting: houd Plus 1 seconde ingedrukt (controller-ondersteuning nodig).
- Loopmodus 6 km/u: houd Min ingedrukt; er verschijnt een P. Loslaten stopt de modus.
- USB-lader: houd Modus (M) 1 seconde ingedrukt om de USB-poort aan/uit te zetten (DC 5V / 500 mA).
- Ritgegevens wissen: houd Plus en Min samen 1 seconde ingedrukt (wist MAX, AVG, TRIP en TIJD).
Instellingen
Open het menu door twee keer snel op Modus (M) te drukken (binnen 0,3 s). Sla op met Power; verlaat het menu met twee keer Modus. Het menu sluit na 30 seconden zonder bediening en is niet te openen tijdens het rijden (snelheid hoger dan 0).
| Item | Instelling | Opties / waarde |
|---|---|---|
| P1 | Helderheid | Niveau 1 (donkerst) t/m 5 (lichtst) |
| P2 | Automatisch uitschakelen | 1 – 9 minuten, of UIT |
| P3 | Eenheid | 0 = km/u · 1 = mph |
| P4 | Schakelen | 0 = handmatig · 1 = automatisch |
Geavanceerde instellingen
Open het geavanceerde menu (ADS) en voer met Plus/Min het wachtwoord in; bevestig met Modus (M). Standaardwachtwoord: 1801. Bij een fout verschijnt "Err".
| Item | Parameter | Bereik / optie |
|---|---|---|
| A1 | Voltage | 24 / 36 / 48 / 60 / 72 V, of UBE (zelf ingesteld) |
| A2 | Aantal hulpniveaus | 3 / 5 / 6 / 9 |
| A3 | Snelheidslimiet | Instelbaar (standaard 25 km/u) |
| A4 | Stroomlimiet | Instelbaar (standaard 15 A) |
| A5 | Wielmaat | 16 – 32 inch, incl. 700C |
| A6 | Snelheidsmeetmagneten | 1 – 72 |
| A7 | PAS-magneten | 3 – 15 |
| A8 | 6 km-schakelaar (duwhulp/gas) | Standen 0 – 3 |
| A9 | PAS-oriëntatie | Draairichting van de sensor |
Let op: het verhogen van de maximumsnelheid op de openbare weg is niet toegestaan en laat verzekering en typegoedkeuring vervallen. Snelheid en stroom worden bovendien ook door motor en controller begrensd. Pas dit alleen aan binnen de wettelijke kaders.
Wielmaat = juiste snelheid. Een verkeerde wielmaat geeft een verkeerde snelheidsweergave.
Foutmeldingen
Bij een storing toont de UKS2 een foutpictogram met een code op de snelheidspositie. Hieronder de codes met betekenis en oplossing.
| Code | Omschrijving | Oplossing |
|---|---|---|
| 0x21 | Stroomstoring | Interne controller defect — vervang de controller. |
| 0x22 | Gashendelstoring | Controleer de gaskabel en connector; controleer of de gashendelveer volledig terugveert. |
| 0x23 | Motorfase-uitval | Controleer of de drie motorfasedraden goed vastzitten; vervang de motor als de bedrading intact is. |
| 0x24 | Hall-sensorstoring (motor) | Controleer de Hall-draden op kortsluiting en of de stekkers goed vastzitten. |
| 0x25 | Remstoring | Controleer de remhendel op kortsluiting, verkeerde ruststand of een defect. |
| 0x30 | Communicatiestoring | 1. Controleer of het communicatieprotocol overeenkomt met de controller. 2. Controleer op kabelbreuk, losse stekker en de waterdichte pinnen van het display. 3. Ontkoppel de PAS-sensor; verdwijnt de foutcode, dan is de PAS-sensor defect. 4. Ontkoppel de snelheidssensor; verdwijnt de foutcode, dan is die defect. 5. Ontkoppel de gashendel; verdwijnt de foutcode, dan is de gashendel defect. 6. Ontkoppel de Hall-draden van de motor; verdwijnt de foutcode, dan zijn de Hall-sensoren defect. 7. Werkt niets? Vervang de controller of het display. |
Aansluitingen
| Kleur | Functie |
|---|---|
| Rood | Plus / accuvermogen (24 / 36 / 48 V) |
| Blauw | Controller lock-kabel |
| Zwart | Massa (GND) |
| Groen | RXD — display ontvangt signaal van de controller |
| Geel | TXD — display stuurt signaal naar de controller |
Scroll bij het instellen niet willekeurig door het menu — je kunt ongemerkt software-instellingen wijzigen waardoor de e-bike niet meer goed ondersteunt. Twijfel je? Vraag je dealer of onze technische dienst om advies. Let bij montage op het juiste aanhaalmoment; de clips passen op stuurmaten 31,8 / 25,4 / 22,2 mm.
Accu & laden
De accu heeft aan de zijkant een slot. Zet de accu op slot voor je gaat rijden en haal de sleutels eruit. Laden kan op de e-bike of losgekoppeld thuis; controleer de lading via de lampjes op de accu.
- Gebruik altijd de meegeleverde lader.
- Laad vóór het eerste gebruik één keer volledig op (lampje wordt groen).
- Na volledig opladen stopt het laden automatisch na 24 uur.
- Laat de accu niet diep ontladen — dan vervalt de garantie.
- Laden werkt niet onder circa 0 °C of boven circa 45 °C.
- Winterstalling: op kamertemperatuur bewaren en minimaal één keer per maand bijladen.
Kom je er niet uit?
Onze technische dienst helpt direct verder met diagnose en de juiste onderdelen.
