Over dit product
De Vinka DC31 is het smart LCD-display dat standaard wordt gebruikt op onder andere onze Amslod-modellen. Op deze pagina vind je de volledige handleiding: specificaties, knopbediening, alle schermweergaven, instellingenmenu en de foutcodetabel — overzichtelijk vertaald en samengevat zodat je snel het antwoord vindt.
Twijfel je over een foutmelding? Bekijk dan onze uitgebreide Vinka foutmeldingen & oplossingen pagina voor advies per foutcode.
Model DC31 | Voeding 36V / 48V | Werktemperatuur -20°C ~ 60°C | Waterdichtheid IP65 | Lekstroom (uit) < 1 μA |
Functieoverzicht
De DC31 heeft een uitgebreide functieset om aan de wensen van de gebruiker te voldoen:
- Onafhankelijke linker knoppenunit, ergonomisch ontworpen
- Wisselen tussen metrisch/imperiaal, UI-personalisatie mogelijk
- Gebruiksstatistieken per ondersteuningsniveau
- Slimme batterij-SOC weergave met real-time spanning
- Weergave van snelheid, cadans, ODO, trip, max./gem. snelheid, motorvermogen en batterij
- Instelbaar en zichtbaar ondersteuningsniveau
- Verlichtingsbediening met indicator
- Loopondersteuning (push-assist) met indicatie
- Duidelijke foutcode-indicatie
- Instelbare parameters (wielmaat-info, snelheidslimiet, etc.)
Knoppen en installatie
De DC31 heeft vier knoppen: de AAN/UIT-knop bovenop de rechter unit, de MODE-knop onderop de rechter unit, en de licht/plus- en min-knop op de losse linker knoppenunit.

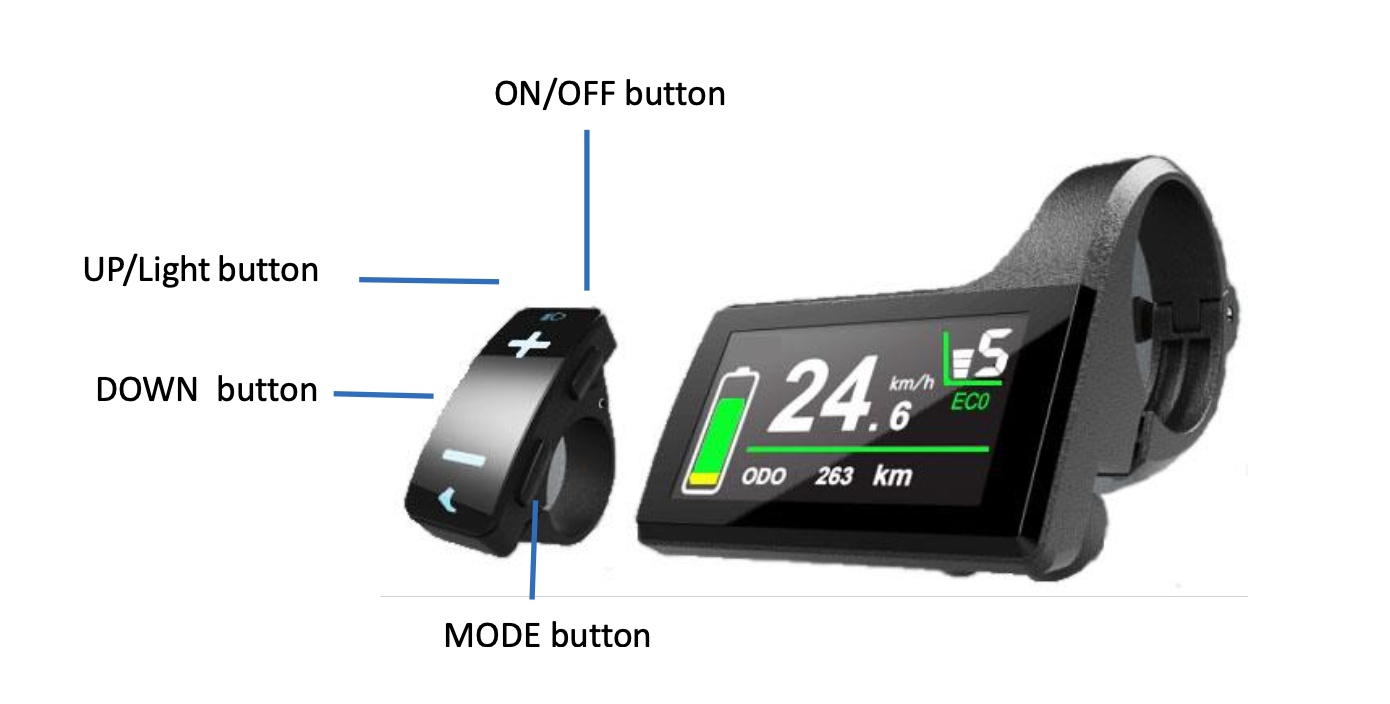

Vinka DC31 display met losse linker knoppenunit (AAN/UIT, MODE, licht/plus, min)
AAN/UIT Bovenop de rechter unit. 1s ingedrukt houden om het systeem in of uit te schakelen. | MODE Onderop de rechter unit. Wisselt schermen en opent het instellingenmenu. | UP / Licht (+) Op de linker unit. Verhoogt het ondersteuningsniveau, lang indrukken voor verlichting. | DOWN (-) Op de linker unit. Verlaagt het ondersteuningsniveau, ingedrukt houden voor loopondersteuning. |
De DC31 wordt gemonteerd op het midden van het stuur. Stel de kijkhoek goed af en koppel de connectoren tussen display en controller altijd los van de stroom.
Algemene bediening
Systeem AAN/UIT zetten
Houd de AAN/UIT-knop 1 seconde ingedrukt om het systeem aan te zetten en de controller van stroom te voorzien. Houd de knop nogmaals 1 seconde ingedrukt om uit te schakelen — de accu wordt dan niet meer belast (lekstroom < 1 μA).
Staat de e-bike langer dan 15 minuten stil? Dan schakelt het systeem automatisch uit.
2. Display-interface doorschakelen

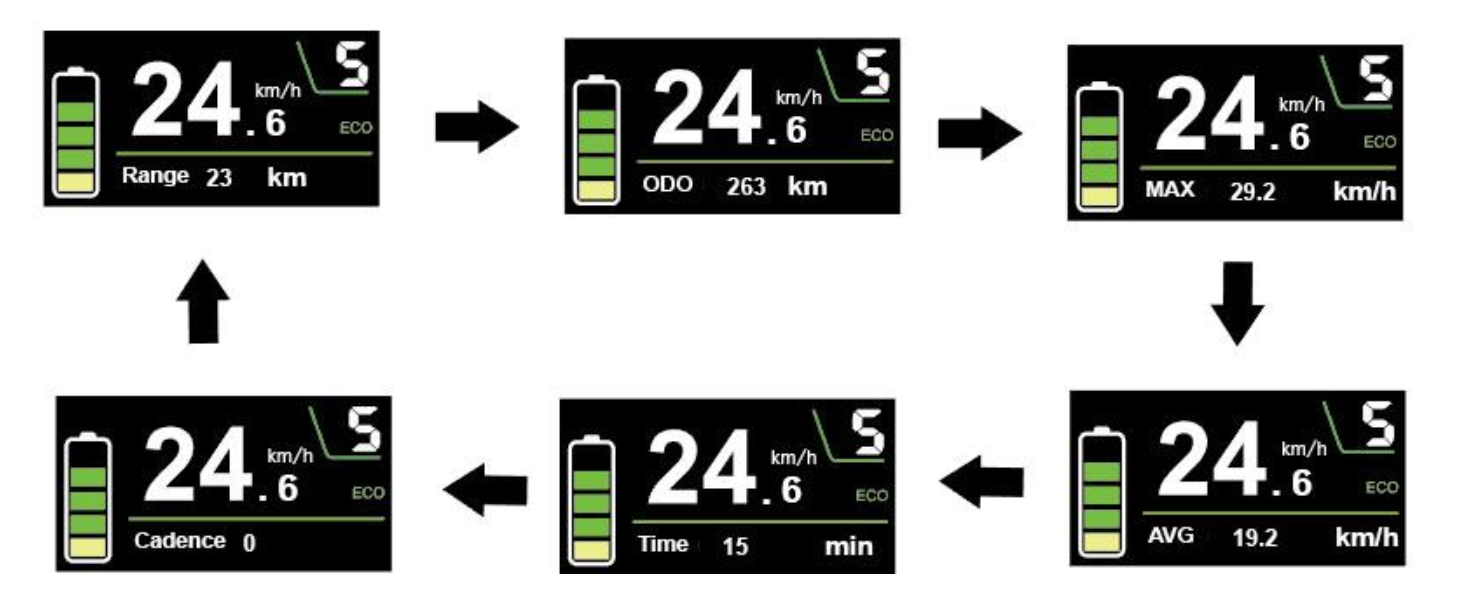

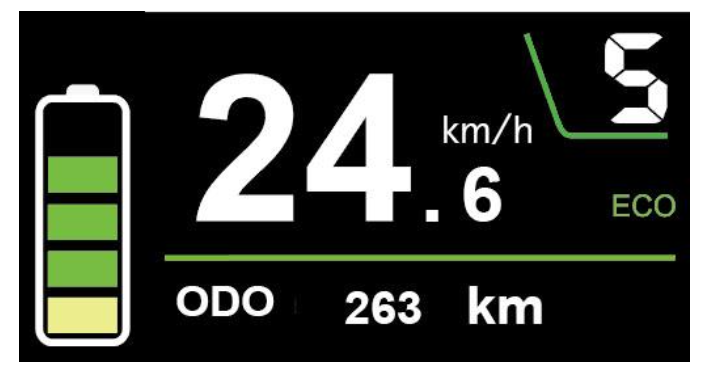

Na het inschakelen toont het scherm standaard snelheid, batterij-SOC, ondersteuningstype, ondersteuningsniveau en tripafstand.
- Kort indrukken MODE (±1s): wisselt tussen cadans / totale kilometerstand / max. snelheid / gem. snelheid / rijtijd / trip
- Lang indrukken MODE (>1s): wisselt tussen ECO, TOUR en BOOST
3. Loopondersteuning (push-assist) aan/uit

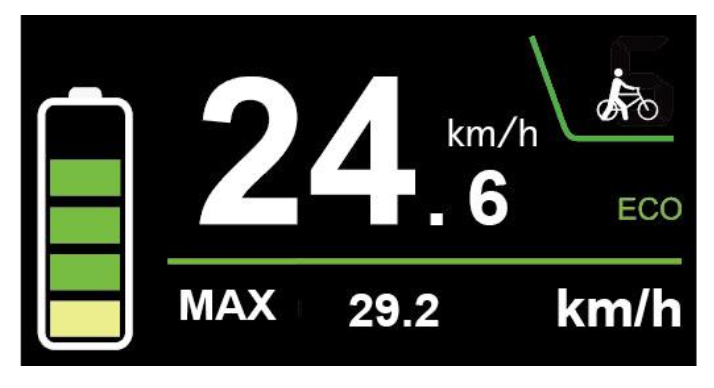

Druk kort op MODE en houd daarna DOWN tot 3 seconden ingedrukt om loopondersteuning te activeren. De e-bike rijdt dan met een vaste snelheid (standaard 6 km/u) zolang je de knop vasthoudt.
Let op: gebruik loopondersteuning alleen bij het lopen naast de fiets — niet als de wielen los van de grond zijn.
4.Verlichting aan/uit

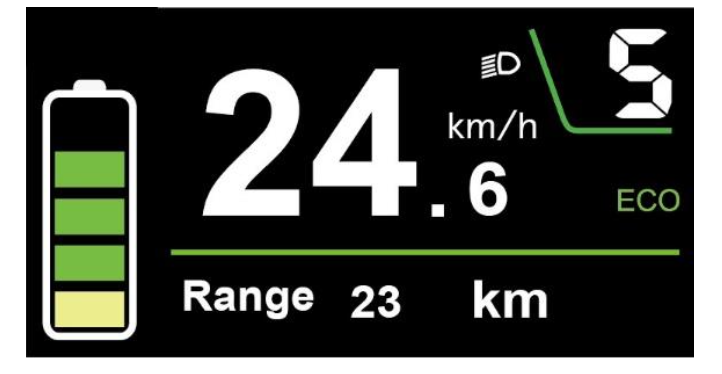

Houd UP 1 seconde ingedrukt om de fietsverlichting in te schakelen — het lampicoon verschijnt en de schermhelderheid wordt automatisch verlaagd. Nogmaals 1 seconde ingedrukt houden schakelt de verlichting weer uit.
5.Ondersteuningsniveau kiezen

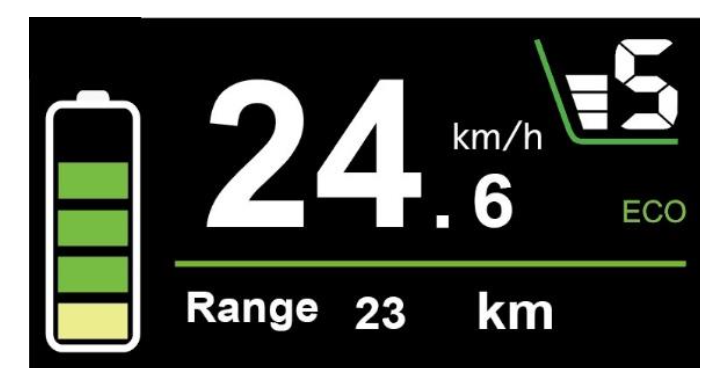

Druk op UP of DOWN om te wisselen tussen niveau 0 t/m 5. Niveau 0 = geen ondersteuning, niveau 1 = minimaal, niveau 5 = maximaal motorvermogen.
6.Batterij-indicator
De accustatus wordt getoond in 5 segmenten. Standaardspanning is 36V, met omslagpunten bij 30,5 / 32,5 / 34,35 / 36,03 / 37,48 / 39,46 V.
| Batterijpercentage | Indicator | Aantal segmenten |
|---|---|---|
| 80% en hoger |
| 5 (vol) |
| 60% – 80% |
| 4 |
| 40% – 60% |
| 3 |
| 20% – 40% |
| 2 |
| 10% – 20% |
| 1 |
| 5% – 10% |
| 0 (leeg) |
| Onder 5% |
| 0, icoon knippert (1 Hz) — direct opladen! |
7. Motorvermogen-indicator
Het geleverde motorvermogen wordt getoond via een balkindicator op het display, zodat je in één oogopslag ziet hoe hard de motor werkt.
8. Foutcode-indicatie

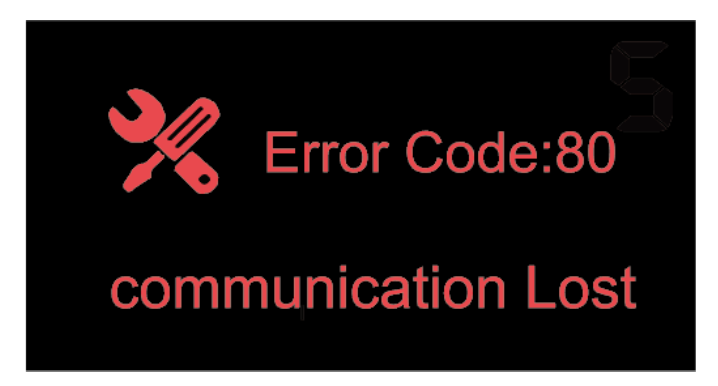

Alle onderdelen van het e-bikesysteem worden continu bewaakt. Bij een storing verschijnt direct de bijbehorende foutcode in het tekstgebied van het display.
Laat het display nakijken zodra een foutcode verschijnt — anders kun je niet meer normaal rijden. Neem hiervoor altijd contact op met een erkende fietsdealer.
Algemene instellingen

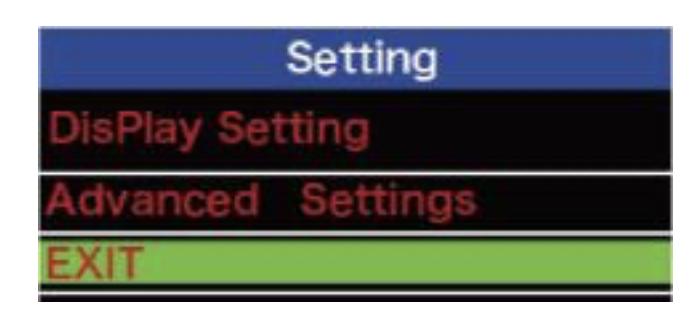

Ga naar het instellingenmenu door MODE en DOWN gelijktijdig 1 seconde ingedrukt te houden. Alle instellingen kunnen alleen worden gewijzigd terwijl de fiets stilstaat.

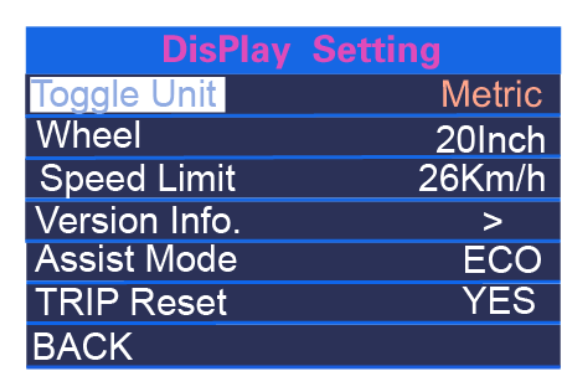

Display Setting
- Eenheid wisselen — metrisch of imperiaal (standaard: metrisch)
- Wielmaat — alleen informatief, niet instelbaar
- Snelheidslimiet — alleen informatief, niet instelbaar
- Versie-info — toont softwareversie van controller en display
- Ondersteuningsmodus — kies ECO, TOUR of BOOST
- Trip reset — wist de tussentijdse (trip) kilometerstand
Advanced Settings
- Power Set — type ondersteuningsniveaus (alleen-lezen)
- Walk Key — loopondersteuning aan/uit
- LCD-helderheid — niveau 1 (donkerst) t/m 5 (helderst)
- Loopsnelheid — instelbaar van 3 t/m 6 km/u (standaard 6 km/u)
- Wachtwoord — inschakelen, wijzigen of resetten van de opstartcode
Foutcodetabel
Hieronder de volledige lijst met foutcodes uit de handleiding. Wil je per foutcode ook weten wat je zelf kunt oplossen en wat de servicepartner moet doen?
→ Bekijk de uitgebreide Vinka foutmeldingen & oplossingen pagina
| Foutcode | Betekenis |
|---|---|
| 90 | Torque Zero Error |
| 11 | Torque Out Range |
| 92 | Torque Sensor Fault |
| 13 | Gear Sensor Error |
| 15 | Speed Sensor Error |
| 18 | Cadence Error |
| 20 | PCB Over-Temp Warning |
| A1 | PCB Over-Temp Error |
| 22 | PCB Sensor Fault |
| 25 | Motor Over-Temp Warning |
| A6 | Motor Over-Temp Error |
| A7 | Flash Error |
| 80 | Communication Lost |
| 32 | LORA Communication Lost |
| 01 | Communication CRC Error |
| 40 | Motor EST Error |
| 41 | Motor Over-Peak Current |
| C2 | Motor Loss Phase |
| 43 | Motor Over DC Current |
| D0 | Battery Over Voltage |
| 51 | Battery Low Voltage |
| 52 | Battery Over Current |
| E0 | Battery Version Error |
| E5 | Display Version Error |
