Display Nokee kleurendisplay: handleiding, instellingen & foutcodes

Door Technische dienst Ebikepartners · Bijgewerkt oktober 2026 · 6 min leestijd
Artikelnummer: 41557

Over dit display

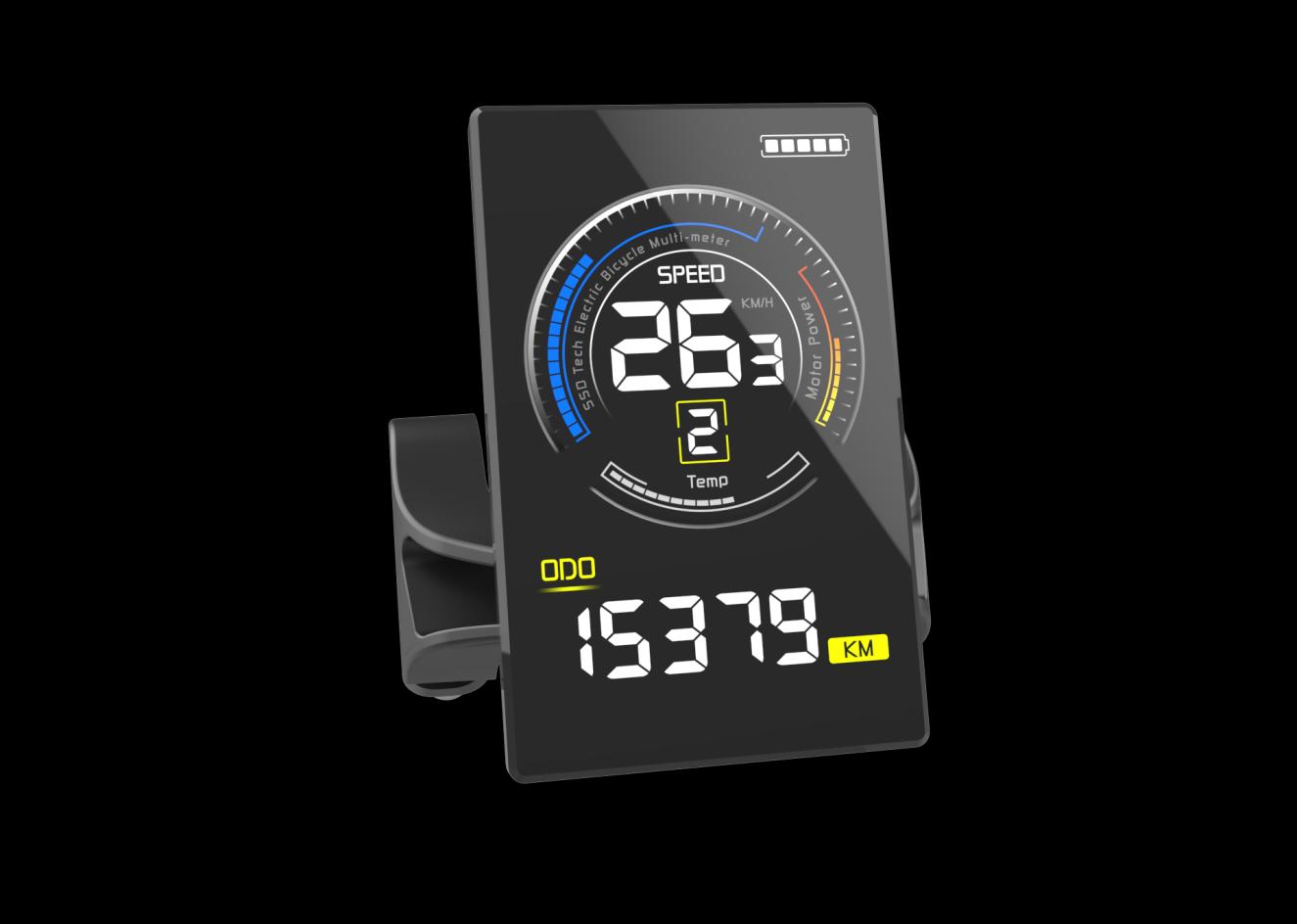

Het Display Nokee kleurendisplay is een kleurendisplay met vijf knoppen dat op het stuur wordt gemonteerd, onder andere op Stella e-bikes met Mobi-systeem. Op deze pagina vind je de volledige handleiding: specificaties, knopbediening, alle schermweergaven, het instellingenmenu en de foutcodetabel. Overzichtelijk vertaald en samengevat, zodat je snel het antwoord vindt.

Twijfel je over een foutmelding op een Stella met Mobi-systeem? Bekijk dan ook onze pagina Mobi-systeem: foutmeldingen en oplossingen.

Koop nu Word servicepartner

Model

Nokee kleurendisplay

Behuizing

Zwart PC + gehard glas, mat

Werktemperatuur

-20 °C ~ 60 °C

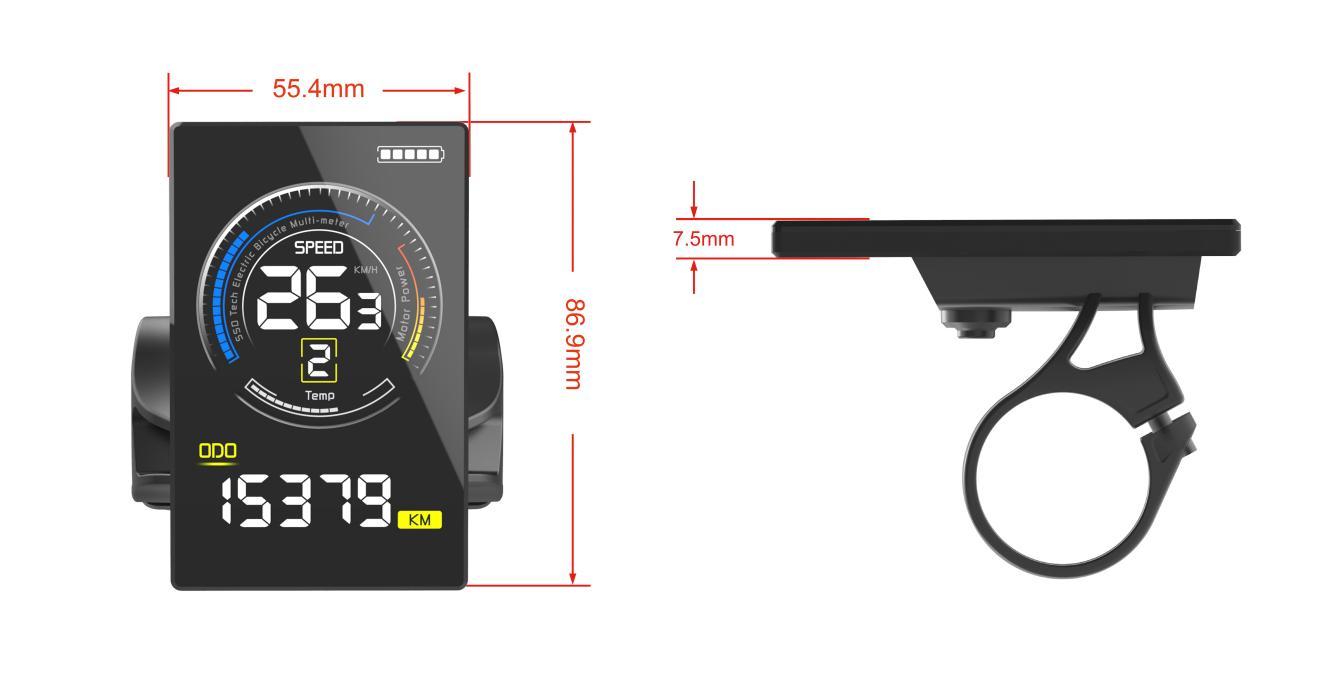

Afmetingen

55,4 x 86,9 mm

Lekstroom (uit)

< 1 μA

Functieoverzicht

Het Nokee-kleurendisplay toont alles wat je tijdens het rijden nodig hebt:

Accuniveau (5 segmenten)
Snelheid, gemiddelde en maximale snelheid
Afstand: dagteller (TRIP), rittijd (TRIP TIME) en totale kilometerstand (ODO)
Ondersteuningsniveau (PAS 0 t/m 5)
Loopondersteuning
Verlichting en schermverlichting
Foutcodes
Diverse instelbare parameters

Knoppen en installatie

Het Nokee-kleurendisplay heeft vijf knoppen. In deze handleiding noemen we ze zo:

POWER

Aan/uit. Kort indrukken wisselt de weergave onderin het scherm.

SET

Opent het instellingenmenu (alleen bij stilstand).

UP (+)

Ondersteuningsniveau omhoog, waarde verhogen in het menu.

DOWN (-)

Ondersteuningsniveau omlaag, 2 sec. ingedrukt voor loopondersteuning.

LICHT

Verlichting aan of uit.

Monteer het display op het stuur en stel de kijkhoek goed in. Sluit de stekker van het display alleen aan op de controller als de e-bike uit staat.

Let op: koppel het display nooit los of aan terwijl het systeem aan staat. Voorkom stoten tegen het display en verwijder de beschermfolie niet: die zorgt voor de waterdichtheid.

Algemene bediening

1. Systeem aan/uit zetten

Houd POWER ingedrukt om het display aan te zetten. Het display voorziet dan de controller van stroom. Houd POWER nogmaals ingedrukt om het systeem uit te schakelen. Uitgeschakeld gebruikt het display vrijwel geen stroom meer uit de accu (lekstroom < 1 μA).

Wordt de e-bike langer dan 10 minuten niet gebruikt? Dan schakelt het display automatisch uit. Deze tijd kun je aanpassen in de instellingen (P03).

2. Schermweergave

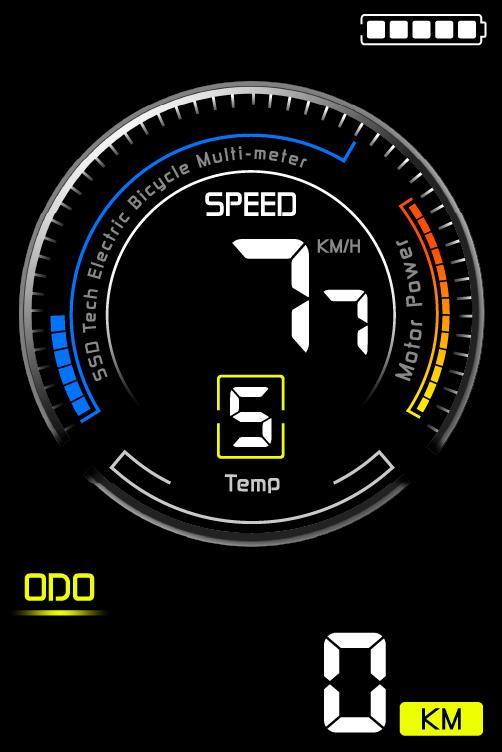

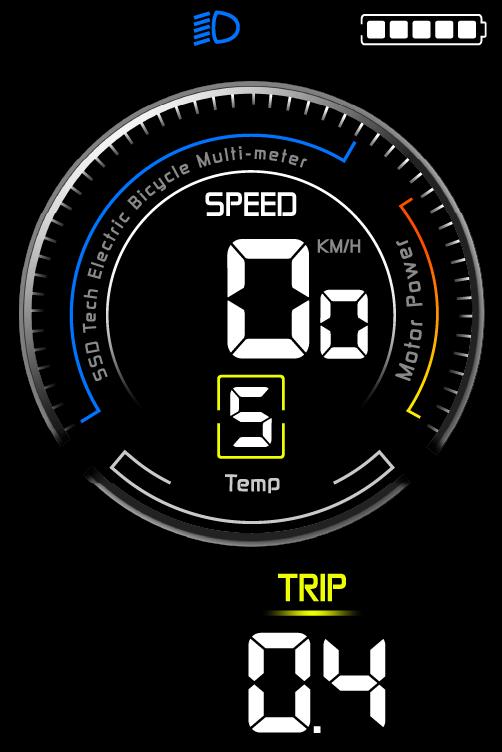

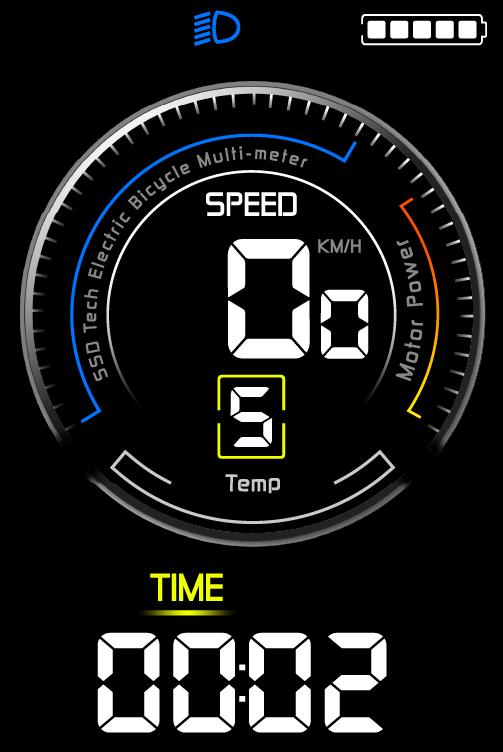

Na het inschakelen toont het scherm de actuele snelheid, het motorvermogen, het ondersteuningsniveau (PAS) en de totale kilometerstand (ODO). Druk kort op POWER om onderin het scherm te wisselen tussen gemiddelde snelheid, maximale snelheid, rittijd (TIME) en dagteller (TRIP).

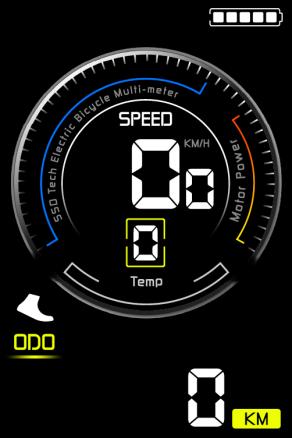

3. Loopondersteuning

Houd DOWN 2 seconden ingedrukt om loopondersteuning te activeren. De e-bike rijdt dan met een constante snelheid van 6 km/u zolang je de knop vasthoudt.

Let op: gebruik loopondersteuning alleen als je naast de fiets loopt, nooit tijdens het fietsen.

4. Verlichting aan/uit

Druk kort op LICHT om de verlichting in te schakelen. Linksboven in het scherm verschijnt het lampicoon. Druk nogmaals kort op de knop om de verlichting weer uit te zetten.

5. Ondersteuningsniveau kiezen

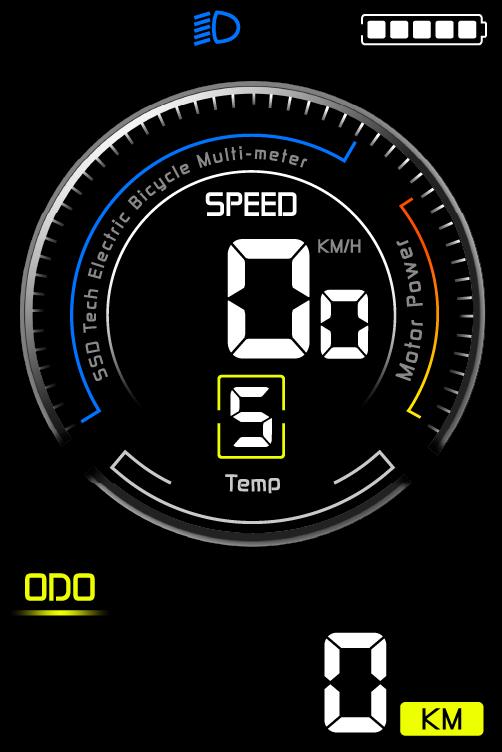

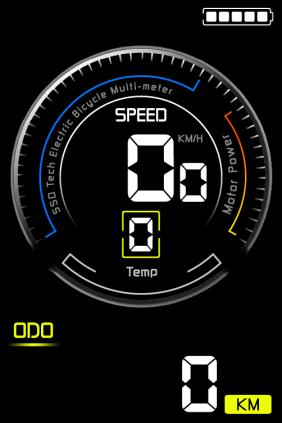

Druk kort op UP of DOWN om het ondersteuningsniveau te wijzigen. Standaard loopt dit van niveau 0 (geen ondersteuning) tot niveau 5 (maximale ondersteuning).

6. Accu-indicator

Het accuniveau wordt rechtsboven getoond in vijf segmenten. Is de accu volledig geladen, dan zijn alle vijf segmenten wit. Hoe minder segmenten, hoe leger de accu.

7. Dagteller op nul zetten

Ga bij stilstand naar de TRIP-weergave en houd SET en DOWN tegelijk ingedrukt. De dagteller (TRIP) en de rittijd (TRIP TIME) worden dan allebei op nul gezet.

8. Foutcode

Bij een storing in het elektrische systeem toont het display automatisch een foutcode. Zolang de storing actief is, blijft de foutcode in beeld en rijdt de e-bike niet verder. De betekenis van de codes vind je in de foutcodetabel onderaan deze pagina.

Instellingen

Druk bij stilstand, met het systeem aan, kort op SET om het instellingenmenu te openen. Druk kort op SET om naar de volgende instelling te gaan en pas de waarde aan met UP en DOWN. Houd POWER ingedrukt om de instelling op te slaan en af te sluiten.

Let op: wijzig de technische instellingen (P04 en hoger) niet zomaar. Verkeerde waarden kunnen ervoor zorgen dat de e-bike niet meer goed rijdt. Twijfel je? Neem dan eerst contact met ons op.

Code	Instelling	Mogelijke waarden

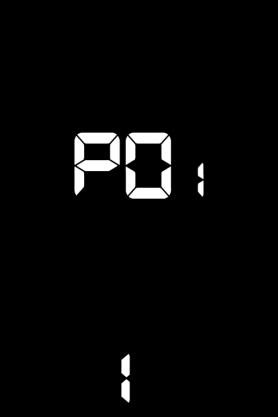

P01	Helderheid schermverlichting	1 t/m 3 (hoger = feller)

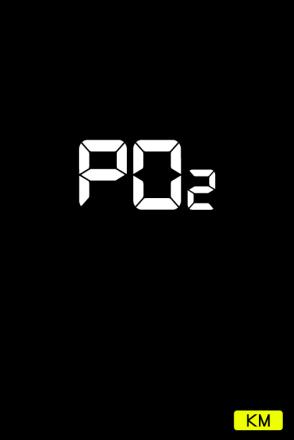

P02	Eenheid	km/u of mph

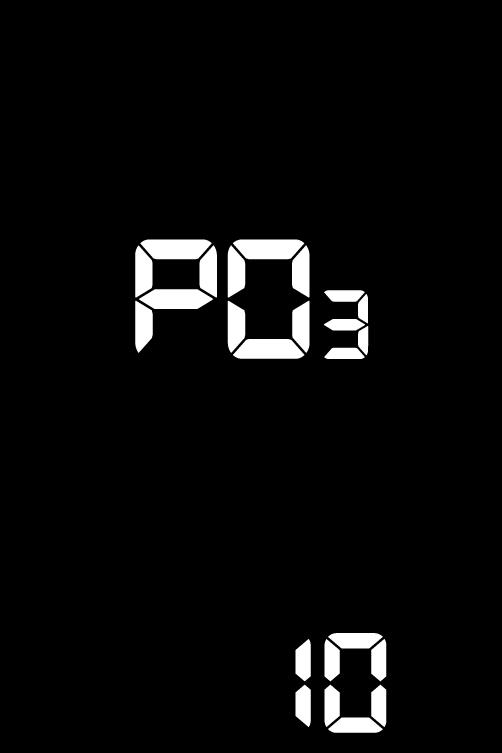

P03	Automatisch uitschakelen	1 t/m 60 minuten

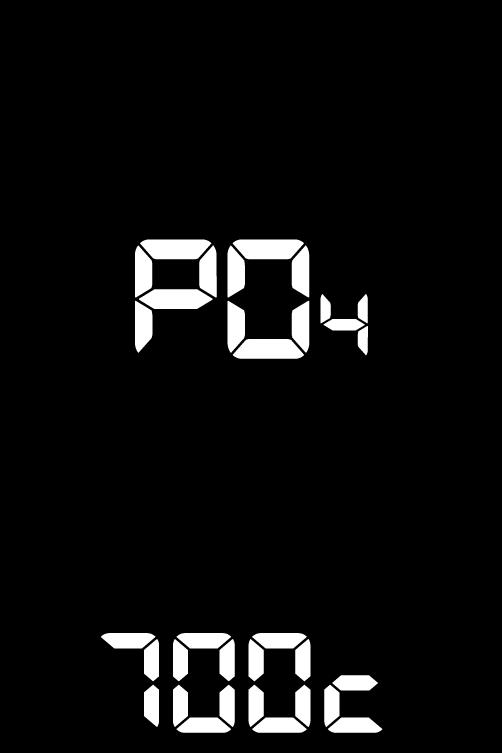

P04	Wielmaat	16, 18, 20, 22, 24, 26 inch, 700C, 27,5 inch, 28 inch

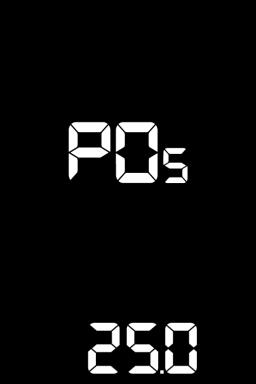

P05	Snelheidslimiet	12 t/m 40 km/u

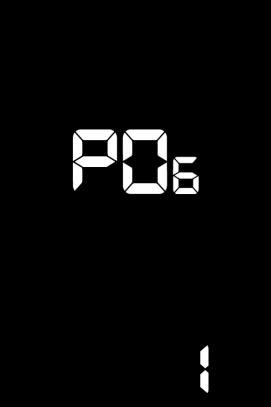

P06	Snelheidssensor	1 t/m 6

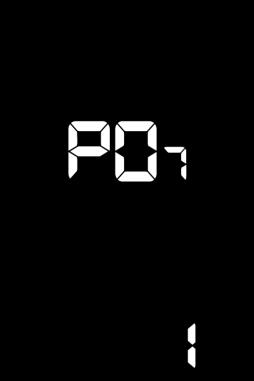

P07	Starten vanuit stilstand	0 = starten vanuit stilstand, 1 = pas starten bij beweging

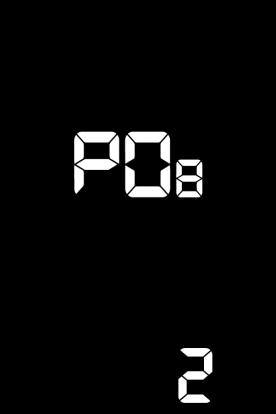

P08	Aandrijfmodus	0 = trapondersteuning, 1 = elektrisch, 2 = beide

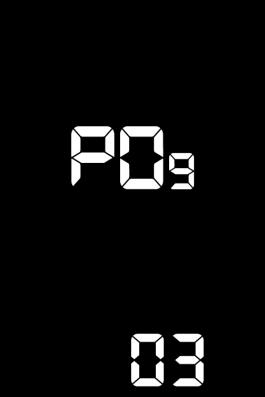

P09	Gevoeligheid trapsensor (PAS)	1 t/m 24

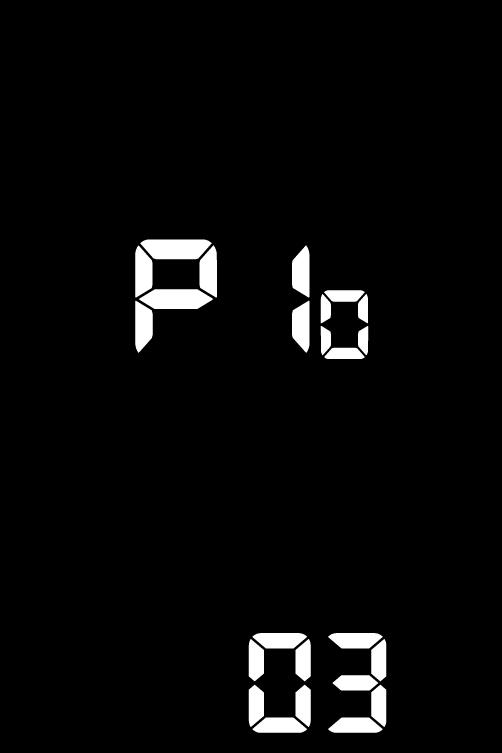

P10	Startkracht	0 t/m 5

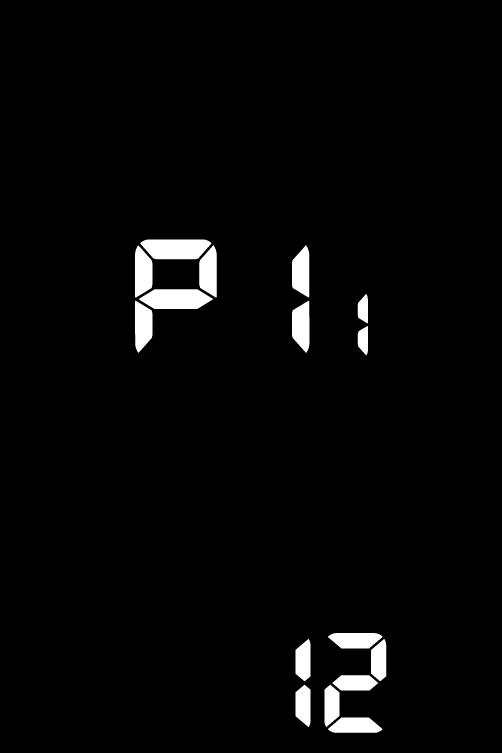

P11	Aantal magneten PAS-sensorschijf	5, 8 of 12

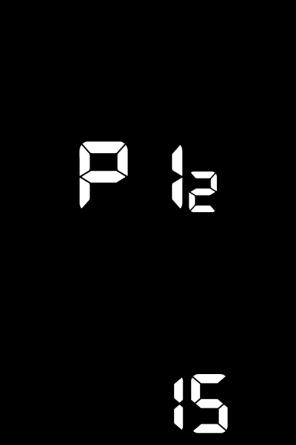

P12	Stroomlimiet controller	1 t/m 20 A

Veelgestelde vragen

Het display gaat niet aan. Wat nu?

Controleer of de accu aan staat en of de kabel van het display niet beschadigd is.

Er staat een foutcode op het display. Wat moet ik doen?

Zoek de code op in de foutcodetabel hieronder en neem contact op met een servicepunt of met onze technische dienst.

Foutcodetabel

Foutcode	Betekenis
21	Storing in de controller
22	Storing gashendel
23	Probleem met de motorfase
24	Storing hallsensor motor
25	Onderspanningsbeveiliging (accuspanning te laag)

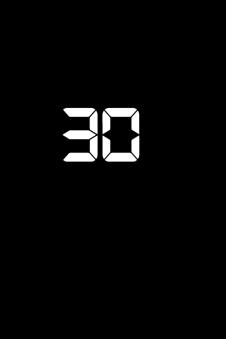

30	Geen communicatie tussen display en controller
