Probleemomschrijving

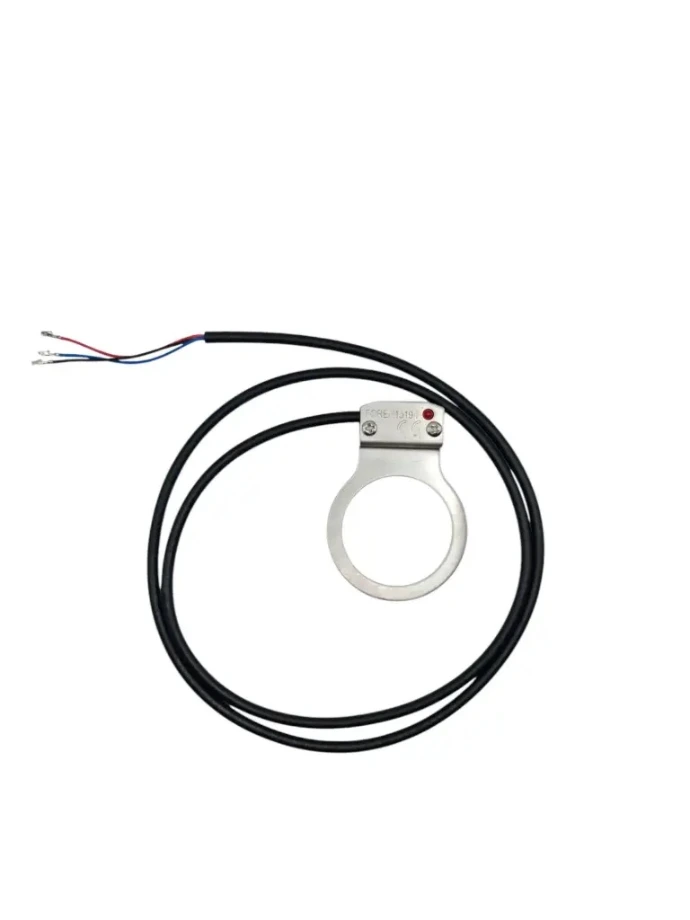

Rotatiesensor met zwarte glas-LED - Mobi. Deze sensor bevindt zich aan de rechterzijde (kettingkast) van de fiets. De aansluiting past op de ASI controller.
Voorbereiding
Zorg dat je met de juiste onderdelen en het juiste gereedschap werkt. Schakel de fiets uit en verwijder de accu voordat je met de werkzaamheden begint.
Demonteren oude rotatiesensor
1. Verwijder de accu
2. Verwijder de kettingkast
3. Haal de ketting los
4. Demonteer beide cranks
5. Draai de linker trapascup los
6. Draai vervolgens ook de rechter trapascup los
7. Verwijder de trapas
Let goed op waar de rotatiesensor gemonteerd zit - maak eventueel een foto voor referentie.
8. Verwijder het kapje van de controllerbox
Installatie nieuwe rotatiesensor
1. Trek de nieuwe rotatiesensor via het frame naar boven
2. Monteer de sensor in de controller
3. Controleer de werking voordat je verder monteert
- Gebruik een losse trapas en magneetschijf om te controleren of de sensor werkt voordat je alles monteert.
Montage
1. Plaats de trapas terug in het frame
2. Draai de linker cup tot halverwege op de trapas
3. Plaats de rotatiesensor op de juiste positie aan de rechterzijde van de trapas
4. Zet de rechter trapascup volledig vast
5. Zet nu ook de linker cup volledig vast
6. Monteer de magneetschijf
Let op de juiste draairichting van de schijf.
7. Monteer beide cranks opnieuw
8. Monteer en stel de ketting af
Testen
1. Test de fiets zonder de kettingkast en het deksel van de controllerbox
- Controleer of de sensor goed reageert op het trappen.
- Pas indien nodig de positie van de sensor of magneetschijf aan.
