Over dit onderdeel
Deze werkinstructie beschrijft hoe je de accuslede van een Stella Eleon vervangt door een nieuwe Eleon accuslede.
Benodigd gereedschap
Torx 10
artikel 55155
Inbussleutel 3 mm
Ring-steeksleutel 8 mm
Inbussleutel 2 mm
Stappenplan

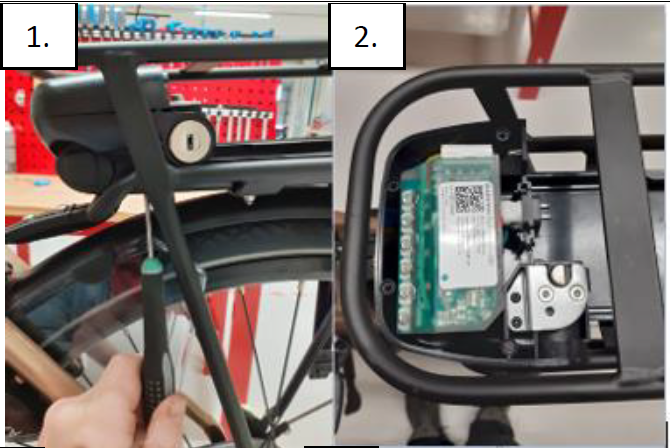

1. Verwijder het kapje van de controllerbox
- Schroef het controllerbox-kapje los en haal het eraf.
- Gebruik hiervoor de Torx 10 (artikel 55155), zoals te zien in afbeelding 1.
2. Koppel de kabels los
- Koppel alle kabels los en haal de controller eruit.

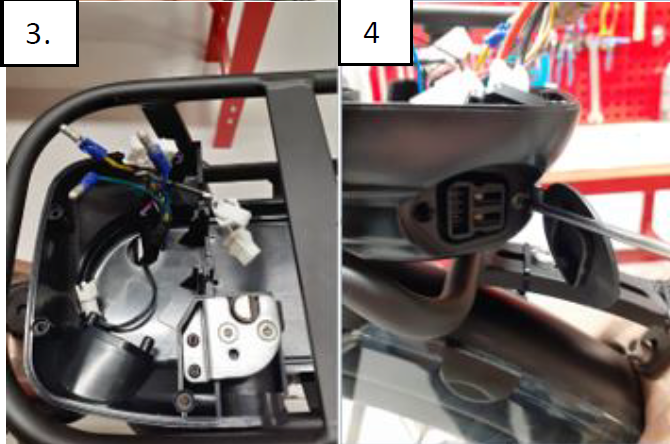

3. Trek de kabels terug
- Trek de kabels terug door het ronde gat in de slede.
4. Schroef de laadplug los
- De laadplug zit vast met 2× Torx 10.
- Gebruik hiervoor dezelfde Torx 10 als in afbeelding 4.

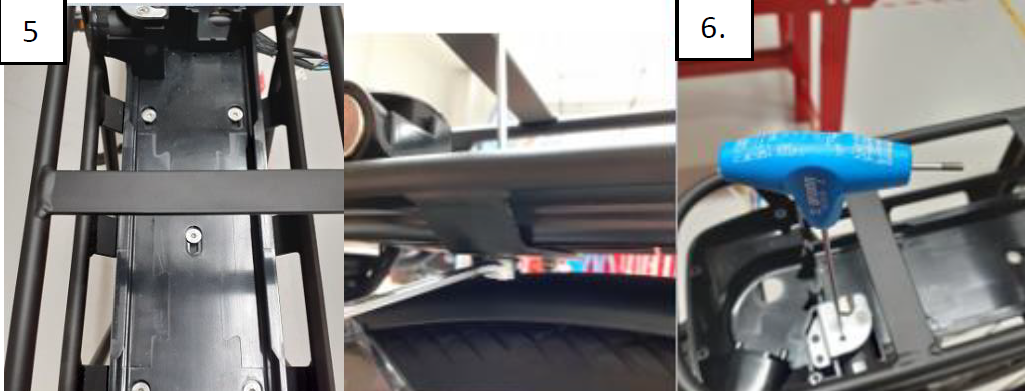

5. Maak de accuslede los
- Maak de 5 inbusbouten los waarmee de accuslede vastzit.
- Dit zijn verzonken inbus-3-boutjes met aan de onderkant een M4-moer en een ring.
- Gebruik hiervoor de inbussleutel 3 mm en de ring-steeksleutel 8 mm.
6. Zet het slotbinnenwerk over
- Gebruik de inbussleutel 2 mm om de cilinder van het slot los te maken.
Niet vergeten Vergeet het binnenwerk van het slot niet over te zetten naar de nieuwe slede.
7. Plaats de nieuwe accuslede
- Zodra alles los is, kan de nieuwe slede geplaatst worden.
- Gebruik hiervoor de boutjes van de oude slede.
