Probleemomschrijving
De motor levert geen ondersteuning of maakt ongebruikelijke geluiden.
Wanneer een losse motor op het systeem wordt aangesloten, functioneert het systeem naar behoren. De oorzaak ligt dus in de huidige motor.
Oplossing: binnenmotor vervangen
BENODIGDE TIJD
± 15 minuten
BENODIGD GEREEDSCHAP
- Torx T20
- Ring-steeksleutel 15 mm
- Kniesleutel 15 mm
Stappenplan
1. Verwijder het voorwiel
- Haal het voorwiel uit de fiets.
- Verwijder de spacer-ringen van de as. Let bij montage op: de lip van de borging wijst naar beneden.

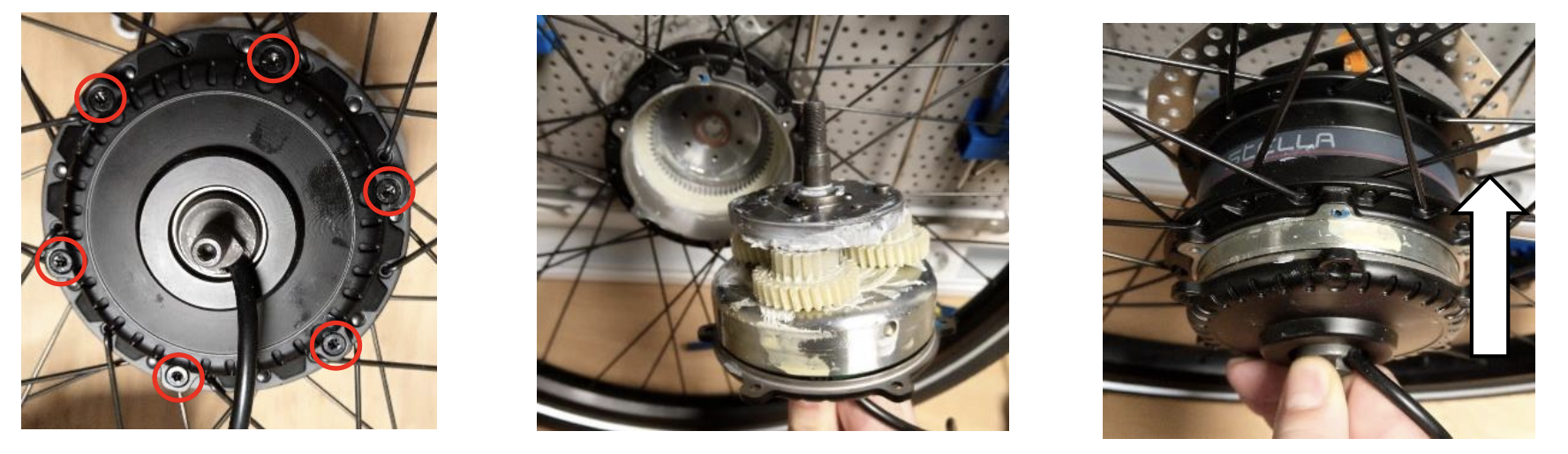

2. Demonteer de binnenmotor
- Draai de zes Torx T20-bouten los.
- Geef met een plastic hamer een zachte tik op de as, aan de zijde van de remschijf.

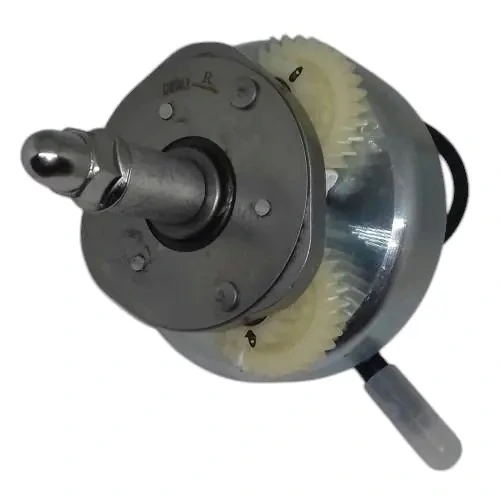

3. Vervang de binnenmotor
- Haal de binnenmotor uit het wiel.
- Plaats de nieuwe binnenmotor in het voorwiel.
4. Bevestig de nieuwe motor
- Draai de zes Torx-bouten gelijkmatig aan.
Aanhaalmoment: 3 – 5 Nm
5. Monteer opvulring en borgring op de as
Let op de volgende punten:
- De lip van de borgring moet naar beneden wijzen.
- De motorkabel moet eveneens naar beneden wijzen (zie ook stap 1 voor referentie).
6. Plaats het voorwiel terug in de voorvork
- Monteer het wiel correct in de vork.
- Draai de asmoeren vast.
Aanhaalmoment: 25 – 30 Nm

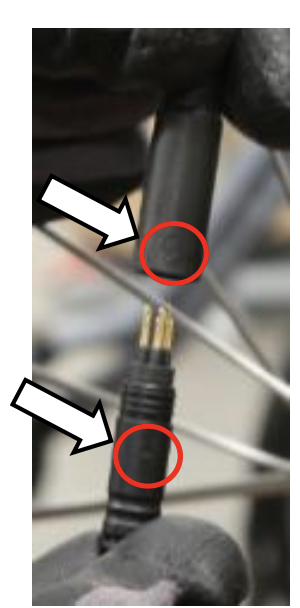

7. Sluit de motorkabel aan
- Verbind de motorkabel met de systeemkabel.
- Zorg dat de pijltjes op beide connectoren naar elkaar wijzen voor een correcte aansluiting.
8. Test de werking van het systeem
- Zet de fiets aan en controleer of de motor correct functioneert.
- Luister of het geluid normaal is en test de ondersteuning tijdens het fietsen.
