Over dit product

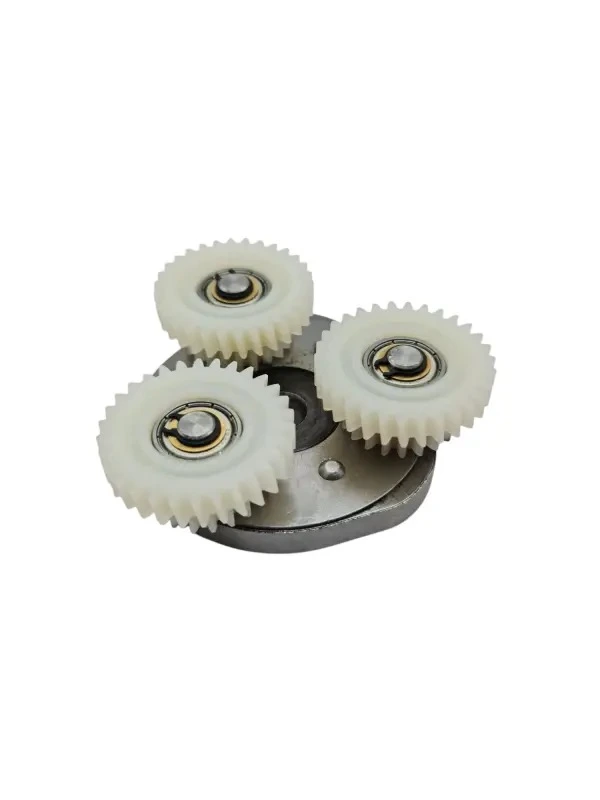

Deze vrijloop is bedoeld voor Shengyi voorwielmotoren van het type 1310 DGW10. Geschikt als vervangend onderdeel bij slijtage of defect van de originele vrijloop.
Voorbereiding
Volg onderstaande stappen om de motor correct te demonteren.
Let op: deze handeling wordt uitgevoerd met de motor ingeklemd in een bankschroef voor extra stabiliteit.
Demonteren van de motor (1310)
1. Verwijder het afdekkapje
- Draai de drie Torx-bouten los waarmee het afdekkapje van de motor is bevestigd.
- Verwijder het kapje voorzichtig om schade aan de onderdelen te voorkomen.
2. Demonteer het motordeksel
- Gebruik de speciale motorsleutel (zie afbeelding) om het deksel van de motor los te draaien.
- Plaats de sleutel op de vertanding zoals weergegeven op de derde afbeelding hieronder.
3. Draai het wiel los
- Draai het wiel in de tegenovergestelde richting van de rijrichting om het deksel los te maken.
Instellen van het vrijloopmechanisme
Voordat de motor terug in de huls wordt geplaatst, is het van belang dat het vrijloopmechanisme correct wordt uitgelijnd. Volg hiervoor onderstaande stappen.
1. Gebruik de vrijlooptool
- Plaats de vrijlooptool op het vrijwielmechanisme.
- Centreer de markering van het vrijwiel op de zwarte streepjes van de tool voor een correcte uitlijning.
2. Plaatsing op de motor
- Plaats het geheel op de motor en let goed op de uitsparing en eventuele opvulring. Zorg dat alles netjes aansluit.
3. Smeren van het vrijloopmechanisme
- Breng een dunne laag montagepasta aan op het vrijloopmechanisme.
Let op: gebruik niet te veel pasta — een dunne, gelijkmatige verdeling is voldoende. Een goed uitgelijnd én licht gesmeerd vrijloopmechanisme voorkomt slijtage en zorgt voor een stille werking.
Terugplaatsen van de motor in de huls
1. Monteer de motor terug in de huls
- Plaats de motor voorzichtig en correct uitgelijnd terug in de huls.
2. Zet het geheel stevig vast
- Draai de motor goed aan met het juiste gereedschap, zodat deze stevig en zonder speling in de huls zit
Controleer of er geen onderdelen zijn vergeten en of alles correct is uitgelijnd voor optimale werking.
