Eleon bagagedrager 27kg montage

Door Technische dienst Ebikepartners · Bijgewerkt juli 2026 · 5 min leestijd
Artikelnummer: 51491

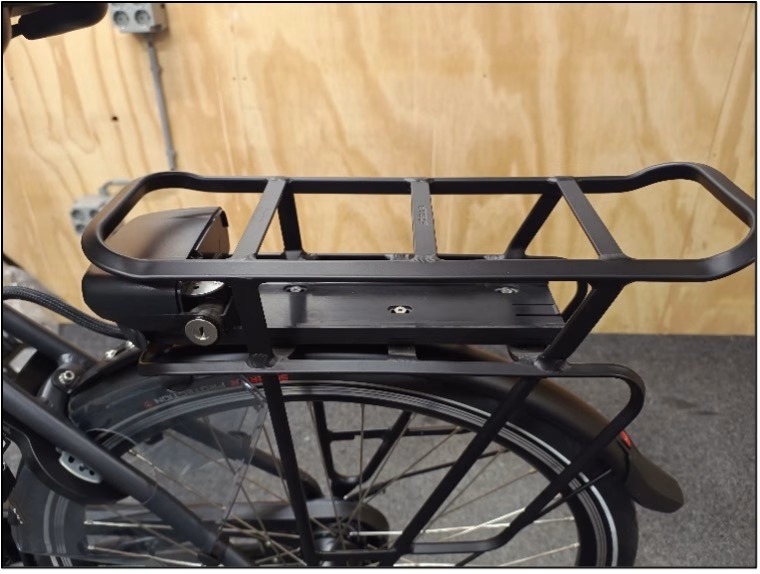

Over dit onderdeel

Deze 27 kg bagagedrager met accuslede is bedoeld als vervanging bij slijtage of defect. Controleer vóór montage of de bagagedrager geschikt is voor de fiets.

Koop nu Word servicepartner

Let op

Voer deze handeling uit met de fiets stabiel in een montagestandaard. Controleer of de huidige bagagedrager correct is afgesteld volgens norm OBD0604023: de drager met accuslede moet licht naar voren hellen (1–3°). Klopt dit niet, pas de montage dan zo aan dat de nieuwe drager wél correct staat.

Belangrijk — controleer eerst de compatibiliteit

Deze bagagedrager is uitsluitend geschikt voor fietsen met een bevestigingspunt waarbij de bout van onderaf, via het spatbord, bij het ringslot wordt gemonteerd.

Onderdelen & gereedschap

Controleer vóór aanvang of alle onderdelen aanwezig zijn. Onderdelenset O.B. art. 51491 bevat het volgende:

Benodigd gereedschap:

Boutoverzicht

Snelcontrole zodat je aan het eind precies 4× M5 en 1× M6 hebt verwerkt.

Positie	Bout	Aantal	Stap
Spatbordstrip + beugel aan voorkant drager	M5	2×	Monteren, stap 1
Beugel + spatbord aan frame bij ringslot	M5	1×	Monteren, stap 2
L-beugeltje van onder het spatbord	M5	1×	Monteren, stap 2
Door L-beugeltje in het frame	M6	1×	Monteren, stap 2
Totaal	M5 / M6	4× / 1×	—

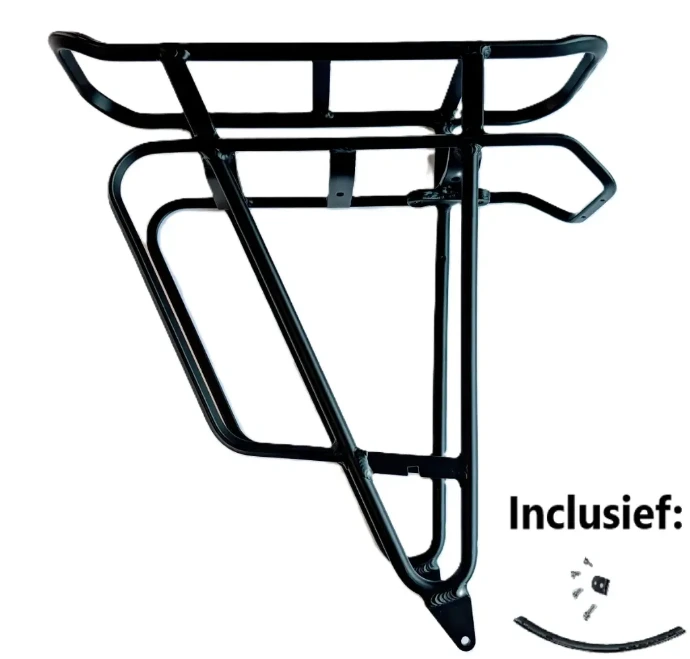

1x Bagage drager

4x M5 bout

1x M6 bout

1x Bevestigingsstrip spatbord

1x L-beugeltje (montage bij ringslot)

Basisgereedschap werkplaats

Priem

Spatbordponstang of boormachine (6,5 mm HSS-boor)

Voorbereiding

Verwijder de bestaande onderdelen zodat je vrij toegang hebt tot de bagagedrager en het spatbord.

1. Verwijder de accuslede

Open de controllerbox: maak de behuizing voorzichtig open, koppel alle bedrading los en verwijder de controller.
Schroef de accuslede los van de bagagedrager en zet deze apart voor hergebruik.

2. Verwijder de jasbeschermers

Verwijder beide jasbeschermers voor volledige toegang tot de bagagedrager.

3. Markeer de positie van de oude drager

Plak aan beide zijden, aan de voorkant van de bagagedrager, een stukje tape op het spatbord. Zo behoud je de juiste positie bij het plaatsen van de nieuwe drager.

4. Verwijder de oude bagagedrager

Schroef de bagagedrager los en neem deze van de fiets.

Spatbord markeren & boren

Bepaal en maak de bevestigingsgaten in het spatbord voor de nieuwe drager en de beugel bij het slot.

1. Plaats de nieuwe drager tijdelijk en markeer de gaten

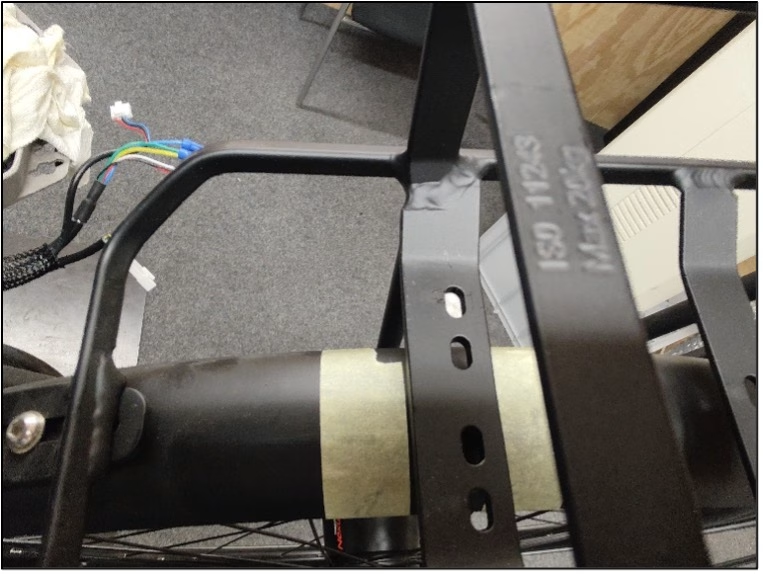

Bevestig de drager met de twee onderste bouten. Zorg dat de voorzijde precies tussen de eerder geplakte stukjes tape valt.

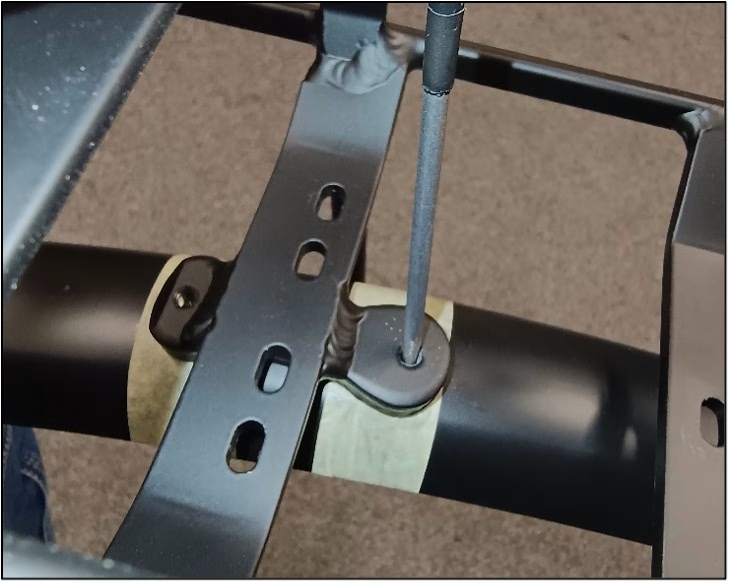

Teken met een priem of marker de positie van de bevestigingsgaten in het spatbord af.

2. Bepaal de beugelpositie bij het slot

Plak een stukje tape op het spatbord ter hoogte van het ringslot.

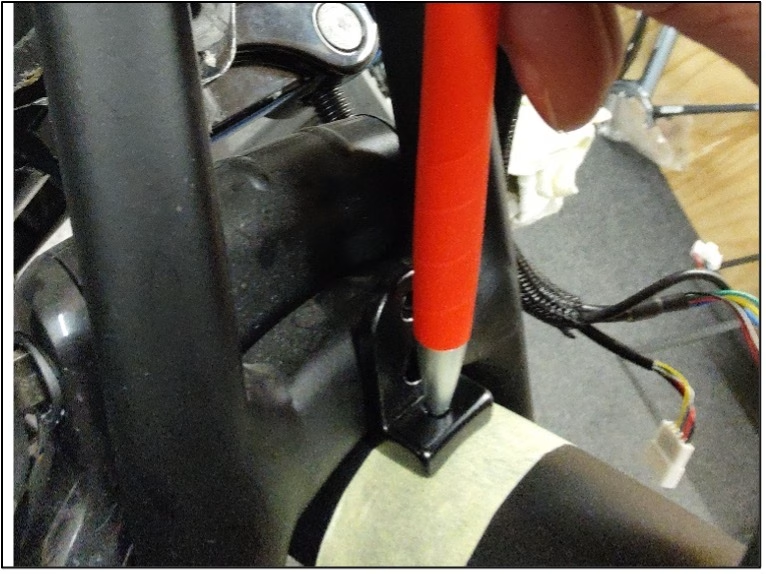

Plaats het kleine L-beugeltje op het achterspatbord op de juiste positie en markeer op het tape het gat waar het beugeltje door het spatbord komt.

3. Maak het gat bij het slot

Verwijder het achterwiel om goed bij het spatbord te kunnen.

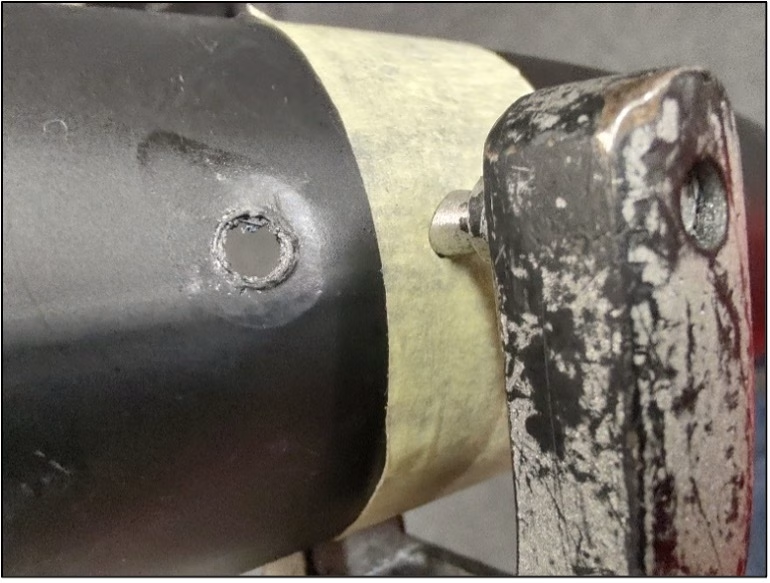

Schroef het bestaande boutje los dat het spatbord bij het ringslot bevestigt.
Maak het gemarkeerde gat met een spatbordponstang of boormachine met 6,5 mm HSS-boor.

4. Controleer de uitlijning

Vergelijk de gemarkeerde gaten met de 4 gaten in de strip aan de binnenzijde van het spatbord.
Sluit het niet aan? Plaats de drager iets verder naar voren zodat de gaten netjes op elkaar aansluiten.

5. Boor de spatbordgaten

Maak op de gemarkeerde posities nette, ronde gaten met de spatbordponstang (of 6,5 mm HSS-boor) die goed aansluiten op de strip.
Verwijder daarna alle stukjes tape van het spatbord.

Let op Werk voorzichtig bij het ponsen/boren om het spatbord niet te beschadigen.

Bagagedrager monteren

1. Bevestig de drager en de strip

Monteer de drager onderaan bij de achterste bevestigingspunten van het frame met de meegeleverde bouten.
Plaats de L-beugel op het geboorde gat bij het slot en bevestig de spatbordstrip en beugel aan de voorkant van de drager. 2× M5

2. Zet de beugel bij het slot vast

Zet de beugel samen met het spatbord vast op het frame bij het ringslot. 1× M5
Monteer het L-beugeltje van onder het spatbord. 1× M5
Plaats de M6-bout door het L-beugeltje en draai deze vast in het frame. 1× M6

Eindcontrole bevestiging Controleer of alle bouten van de bagagedrager én het spatbord goed vastzitten.

Afmonteren & controle

1. Monteer en sluit de accuslede aan

Bevestig de accuslede op de nieuwe bagagedrager.
Verbind de bedrading correct met de controller volgens de kleur- of stekkercodering en controleer alle verbindingen.
Plaats het deksel terug op de controllerbox en sluit deze goed.

2. Monteer het achterwiel
