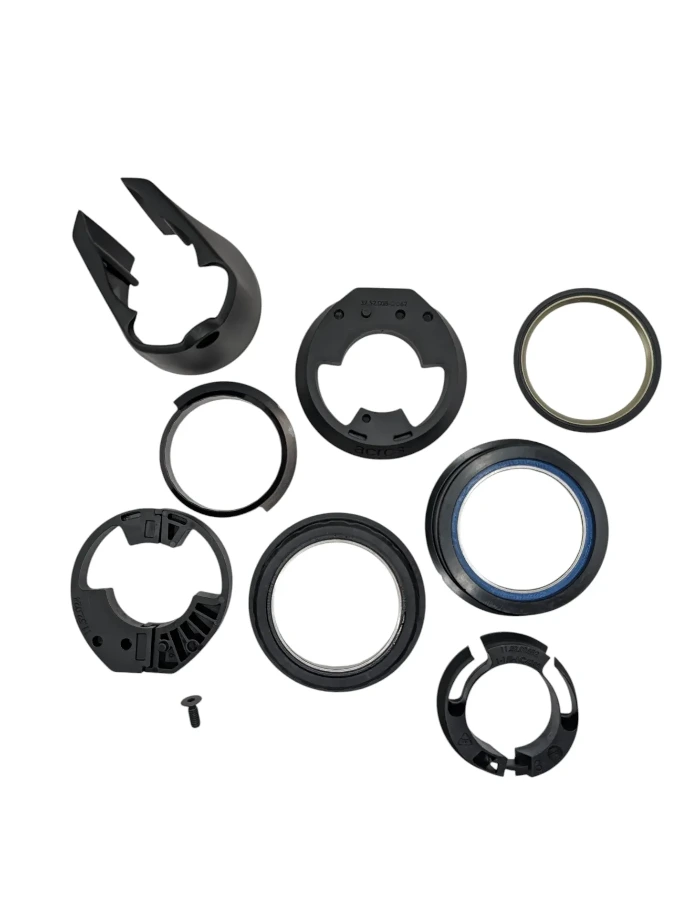

Montage van de semi-geïntegreerde balhoofdset met interne kabelrouting (IPS/ICR) en Block-Lock 150° stuurhoekbegrenzing. De ACROS AZX-585 is een semi-geïntegreerde (Zero Stack) balhoofdset voor Stella e-bikes met interne kabelrouting zoals Stella Livorno Fully integrated, Stella Morena Fully integrated en Stella Vicenza Fully integrated.

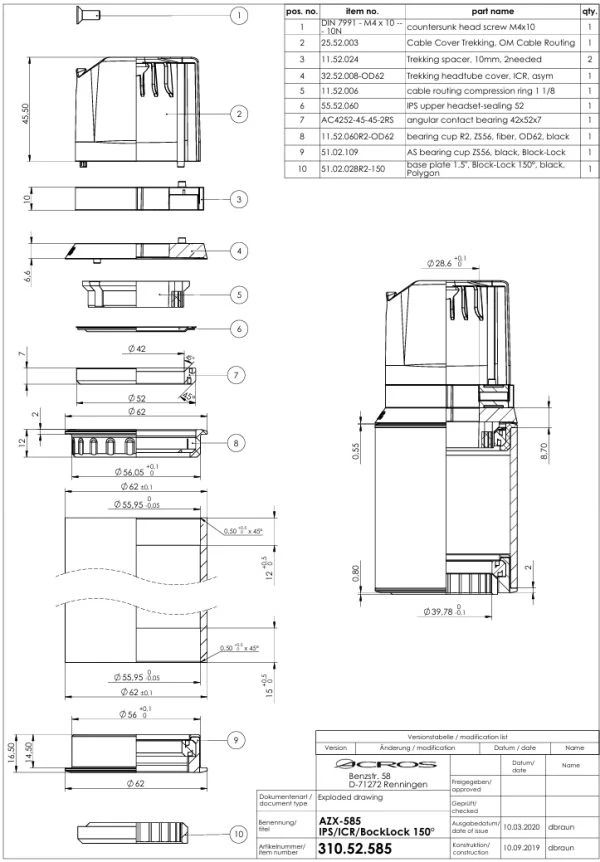

Explosietekening
Onderdelen
Controleer vóór montage of alle onderdelen (pos. 1–10) aanwezig en onbeschadigd zijn. Posities verwijzen naar de explosietekening hieronder.
| Pos. | Artikelnr. | Onderdeel | Aantal |
|---|---|---|---|
| 1 | DIN 7991 · M4×10-10N | Verzonken bout M4×10 | 1× |
| 2 | 25.52.003 | Kabelafdekking Trekking (OM kabelroute) | 1× |
| 3 | 11.52.024 | Trekking spacer, 10 mm | 2× |
| 4 | 32.52.008-OD62 | Balhoofdafdekking Trekking, ICR, asymmetrisch | 1× |
| 5 | 11.52.006 | Kabelroute compressiering 1 1/8" | 1× |
| 6 | 55.52.060 | IPS bovenste balhoofdafdichting 52 | 1× |
| 7 | AC4252-45-45-2RS | Hoekcontactlager 42×52×7 (45×45°) | 1× |
| 8 | 11.52.060R2-OD62 | Lagerkom R2, ZS56, fiber, OD62, zwart (boven) | 1× |
| 9 | 51.02.109 | AS lagerkom ZS56, zwart, Block-Lock (onder) | 1× |
| 10 | 51.02.02BR2-150 | Basisplaat 1,5", Block-Lock 150°, zwart, Polygon | 1× |
